Aydınlatma Sistemleri Özellikleri

LED AYDINLATMA

Tavsan, yeni Led ürünü ile tavukçuluk sektörünü bir adım ileriye taşıyor.

AVANTAJLAR

Tasarruflu LED aydınlatma (6,3W / 35.000 çalışma ömrü)
220V-50/60 Hz, doğrudan yassı kabloya bağlantı
3000 K sıcak beyaz renk
123lm/W’a kadar yüksek verimlilik
30.000h çalışma ömrü
Hato 230 Dimmer ile % 0-100% arası parlaklık ayarı
Titremeyen ışık – FI = < 0,03
Hızlı ve kolay montaj
Geniş aydınlatma açısı
Extra bağlantı duyu gerektirmez
Suya ve Toza karşı dayanıklı – IP68

Led Aydınlatma Özellikleri

Özellikle profesyonel kümes hayvanı aydınlatması ile başlamak isteyenler için tasarlanmıştır. Led Aydınlatma, çiftçiler ve kümes hayvanları için birçok yönden yaşamı iyileştirir. Sonuç olarak, maliyetleri düşürür ve çiftlik performansını artırır.

Teknik Özellikler

•Çalışma Gerilimi: 220 – 240 VAC

•Çalışma Frekansı: 50-60 Hz

•Beklenen Ortalama Ömür: 35,000 saat*

•Dim Edilebilirlik: Evet, faz dimleme

•Çalışma Sıcaklığı: -10°C (14°F) ~ +40°C (104°F)

•Depolama Sıcaklığı: -25°C (-13°F) ~ +80°C (176°F)

•Net Ağırlık: 80 gr / 0.18 lbs

•Kapak Malzemesi: Darbeye dayanıklı PMMA

•Taban Malzemesi: ABS

•Garanti: 2 Yıl**

•Uygulama: Kümes hayvanları – Ördekler – Hindi

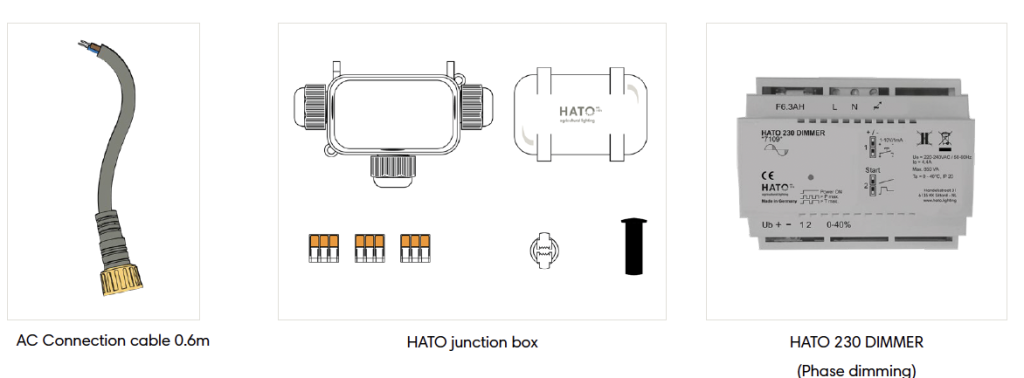

Aksesuarlar

•AC Bağlantı Kablosu 0.6m

•HATO Bağlantı Kutusu

•HATO 230 DIMMER (Faz dimleme)

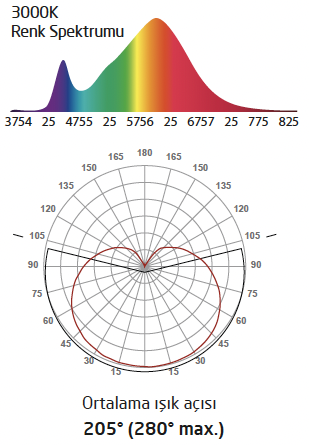

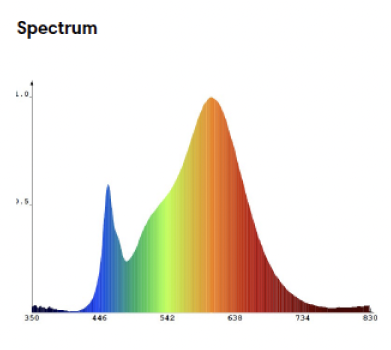

Işık Spektrumu ve Yayılımı

Polardiagramm – Işık yayılımını gösterir. Verilen açıların ışık yoğunluğu ölçülür.

Kurulum Örneği

•Minimum: 3 lamba

•Maksimum: 120 lamba

•Koruma Testi: Su geçirmezlik testi IPX7 (15 cm ile 1 metre arası daldırma etkisine karşı korur)

İşaretlemeler

•%100 Flicker Free (Titreşimsiz)

•Boyutlar: 95 mm x 80 mm

Dimmer Özellikleri

Boyutlar / Montaj

•DIN Raylarına Montaj 35mm EN60715

•Genişlik 6 TE = 105 mm

•Ağırlık = 300 g

Boyutlar:

•Yükseklik: 90 mm

•Genişlik: 68 mm

•Derinlik: 36 mm

Teknik Özellikler

•Nominal Gerilim: 220-240VAC / 50-60Hz

•Yük: Min. 10VA, Max. 850VA

•Maksimum Akım: 50A

•İç Sigorta: F6.3 AH

•Ana Bağlantı: 0.5 – 4mm² AWG 20 – 10

•Kontrol Bağlantısı: 0.5 – 2.5mm² AWG 20 – 13

•Çalışma Sıcaklığı: 0°C (32°F) < Ta < +50°C (122°F)

•Koruma Sınıfı: IP20

•Uygunluk: EN 60669-1, EN 60669-2-1, EN 55015

•İzolasyon: 4KV

•Montaj Yöntemi: 35mm DIN rayına takılabilir

•Çıkış Ub: Dış sensörler için çıkış, 18VDC max. 8mA

•Kontrol Girişi: 1-10V

•Ayarlanabilir Minimum: 0-40%

•Ayarlanabilir Maksimum: 60-100%

•Garanti: 3 yıl

Standart Dip Anahtar Ayarları

•Dip Anahtar 1: Kapalı: 1-10V Modu, Açık: Düğme Modu (kısa basış = açma/kapama, uzun basış = dimleme)

•Dip Anahtar 2: Kapalı: <0.7V – Kapalı, Açık: < 1V – Minimum Dimleme Seviyesi

•Dip Anahtar 3: Kapalı / Açık: Duruma bağlı

•Dip Anahtar 4/5: Kapalı: Fonksiyonsuz, Açık: Fonksiyonsuz

Genel Güvenlik Notları

1.Uyarılara ve kurulum talimatlarına uyulmaması ciddi kişisel yaralanmalara veya kurulumun zarar görmesine neden olabilir.

2.Kurulum, en son elektrik düzenlemeleri ve ulusal gereksinimlere uygun olmalıdır.

3.Ürünü herhangi bir şekilde kurmadan veya bakım yapmadan önce elektrik gücünü kapatın.

4.Kırık veya hasarlı ürünler derhal çıkarılmalıdır.

5.Üründeki herhangi bir değişiklikten sorumlu kişi üretici olarak kabul edilecektir.

6.HATO, uygunsuz kullanım veya uygulama nedeniyle oluşan hasarlardan sorumlu değildir.

7.Yangın ve aşırı ısınma riskini azaltmak için tüm bağlantıların standart düzenlemelere ve kurulum talimatlarına uygun olarak yapıldığından emin olun.

8.Bu ürünü, açıkta kalan iletkenin herhangi bir iletken malzemeyle temas edebileceği yerlere kurmayın.

9.Hiçbir ürünü perdeden veya benzer yanıcı malzemelerden ve ısı kaynağından 15 cm’den daha yakın bir yere kurmayın.

10.Elektriksel parazit riskini en aza indirmek için güç kablolarını dim sinyal kablolarından ayrı olarak kurun. Özellikle, ağır (endüktif) yükleri anahtarlayan kabloları sinyal kablolarından uzak tutun. Her iki kablonun da birbirini kesmesi gerekiyorsa, paraziti en aza indirmek için bunu dikey olarak yapın.

11.Ürünü, çevresi için uygun bir muhafazaya kurun.

İğneli Led Aydınlatma

LED AYDINLATMA (DIMM EDİLEBİLİR)

•Tasarruflu LED aydınlatma (8W – 75W akkor lamba eş değeri)

•220V-50/60 Hz, doğrudan düz kabloya bağlantı

•3000 K sıcak beyaz renk

•112 lm/W’a kadar yüksek verimlilik

•30.000h çalışma ömrü

•iLOX dimmer EPU-1500 ile %0-100 arası parlaklık ayarı

•Titremeyen ışık – Fl = < 0,03

•Hızlı ve kolay montaj

•Geniş aydınlatma açısı

•Extra bağlantı duyu gerekmez

•Suya ve Toza karşı dayanıklı – IP68

Voltaj	Nominal aydınlatma giriş voltajı	220 – 240V 50/60Hz
Montaj yöntemi	Duy	Gerekmez
Led sürücü	Titreşim olmaksızın %0’a kadar dim edilebilme	0-100%
Nem Çevre	20% – 90% RH
Koruma sınıfı	IP derecesi	IP 68
Termal çevre	Minimum çalışma sıcaklığı	-20˚C
Termal çevre	Maksimum aydınlatma sıcaklığı	80˚C
Nominal CCT	3000˚K
Renk	Sıcak Beyaz
Ağırlık	120 gr
Lümen	900 Lumen / 112 lm/W
Watt	8W
Kullanım Ömrü	30.000 saat ve üzeri
